<kbd id="ywcam"><code id="ywcam"></code></kbd><abbr id="ywcam"><table id="ywcam"></table></abbr>
  • <kbd id="ywcam"><table id="ywcam"></table></kbd>
  • 无码av专区丝袜专区,国产麻豆一精品一AV一免费软件,免费无码无遮挡裸体视频在线观看,人妻少妇精品一区二区三区,九色最新网址,99视频全部免费,男女爽爽无遮挡午夜视频,乱人伦中文字幕在线不卡网站

    鑄件的自然時效和人工時效退火熱處理過程概述

     新聞資訊     |      2021-08-09

           鑄件的自然時效和人工時效退火熱處理能有效的去除鑄件內(nèi)部的應(yīng)力,鑄件在冷卻過程中,由于各部位冷卻速度不同造成收縮不一致,形成內(nèi)應(yīng)力,這種內(nèi)應(yīng)力能通過鑄件的變形得到緩解,但是這一過程一般是較緩慢的。因此,鑄件在形成后都需要進(jìn)行時效處理,尤其對一些大型、復(fù)雜或加工精度較高的鑄件(如床身、機(jī)架等)。

    線材時效退火爐

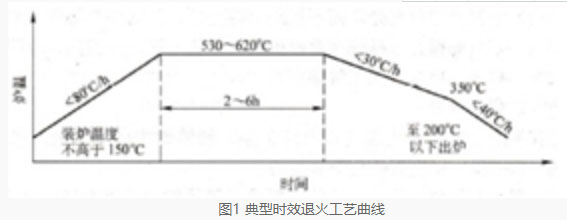

           時效處理一般有兩種方法,即自然時效和人工時效。自然時效是將成形鑄件長期放置在室溫下以消除其內(nèi)應(yīng)力,這種方法時間較長(半年甚至一年以上)。為縮短時效時間,現(xiàn)在大多數(shù)情況下采用人工時效(即時效退火)的方法來消除鑄件內(nèi)應(yīng)力,其原理是將鑄件重新加熱到530~620℃,經(jīng)長時間保溫(2~6h),利用塑性變形降低應(yīng)力,然后在爐內(nèi)緩慢冷卻至200℃以下出爐空冷。經(jīng)時效退火后可消除90%以上的內(nèi)應(yīng)力。典型時效退火工藝曲線如下圖所示。


           時效退火溫度越高,鑄件殘余應(yīng)力消除越顯著,鑄件尺寸穩(wěn)定性越好;但隨著時效溫度的提高,時效后鑄件的力學(xué)性能會有所下降,因此,要合理制定鑄件時效退火的加熱溫度。一般可按下式選擇:

    T/℃=480+0.4σb/MPa

    鋁合金時效爐

           保溫時間一般按每小時熱透鑄件25 mm計(jì)算。加熱速度一般控制在80℃/h以下,復(fù)雜零件控制在20℃/h以下。冷卻速度應(yīng)控制在30℃/h以下,200℃后空冷。

           鑄件表面被切削加工后破壞了原有應(yīng)力場,會導(dǎo)致鑄件應(yīng)力的重新分布,所以時效退火建議在粗加工后進(jìn)行。對于要求特別高的精密零件,可在鑄件成形和粗加工后進(jìn)行兩次時效退火。

    主站蜘蛛池模板: 97欧美精品系列一区二区| 久久久久中文字幕精品视频| 亚洲第一成人在线| 18禁超污无遮挡无码免费网站国产| 亚洲一区二区三区精品中文字幕| 无码人妻久久1区2区3区| h视频在线播放| 91热久久免费精品99| 正在播放的国产a一片| 欧美啪啪一区| 免费看a级毛片| 精品久久久久久久久久久国产字幕 | 亚洲国产中文字幕在线视频综合| 国产黄网站在线观看| 国产成人精品无码免费看| 国产精品老熟女露脸视频| 精品国产乱码久久久久久下载| 亚洲欧美日韩国产精品一区| 色噜噜av亚洲色一区二区| 国产女人18毛片水真多18精品| 亚洲美女操| 美日韩不卡一区二区三区| 自拍亚洲一区欧美另类| аⅴ天堂国产最新版在线中文| 成人免费一区二区三区视频软件| 亚洲AV无码精品色午夜果冻| 国产你懂得| 无码人妻AⅤ一区二区三区水密桃| 国产a级精精彩大片免费看| 国产婷婷丁香五月缴情成人网| 精品国产午夜福利在线观看| 自拍偷拍视频一区二区三区| 高清偷拍一区二区三区| 日本视频中文字幕一区在线| 国产99视频精品免费观看9| 2020国产成人综合网| 天堂av手机免费版| 亚洲色偷拍一区二区三区| 在线播放人妻资源| 国产成人亚洲综合无码精品| 国内99精品激情视频精品|
